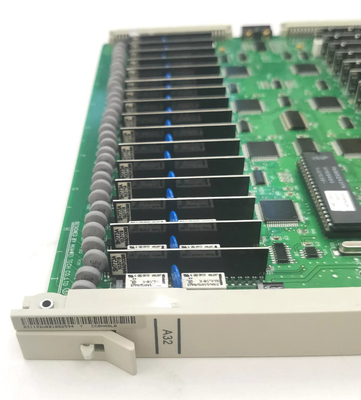

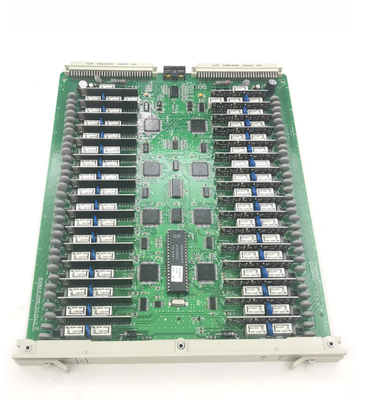

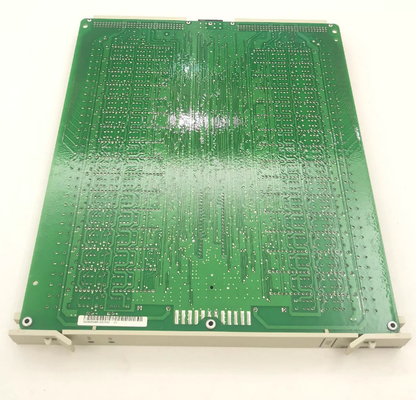

HuaWei CC08 Digital Program Controlled Switch Board 32 Way Analog User Board

Ikhtisar

A32 HuaWei CC08 saklar digital yang dikendalikan program CC0HASL0 papan pengguna analog 32 arah:

Modul pengguna simulasi berada di bawah kendali host (MPU), dan mikrokontroler pada papan pengguna (ASL) menyelesaikan deteksi dan pelaporan status saluran pengguna. ASL adalah bagian sirkuit terminasi dari modul pengguna. Menurut jumlah jalur pengguna analog yang terhubung, papan pengguna dapat dibagi menjadi papan pengguna analog 16 saluran dan papan pengguna analog 32 saluran.

Papan CC0HASL terutama mengimplementasikan fungsi-fungsi berikut:

1. Menyediakan 32 antarmuka pengguna analog.

2. Papan memiliki fungsi BORSCHT (pengumpanan, tegangan lebih/perlindungan arus, dering, pemantauan, penyandian dan penguraian kode, pencampuran, pengujian).

3. Menyediakan beberapa fungsi khusus (tiang mundur 2 arah, CID, dll.).

4. Papan menyediakan perangkat lunak A/μ rate yang dapat disesuaikan, impedansi antarmuka yang dapat disesuaikan, dan mendapatkan fungsi yang dapat disesuaikan.

5. Kabel eksternal: kabel pengguna (32 pasang kabel pengguna), terhubung ke port kabel yang sesuai pada motherboard bingkai pengguna.Kotak pengguna 32 arah dapat dicolokkan ke colokan kabel pengguna 16 arah, dan kedua colokan dimasukkan masing-masing di bagian atas dan bawah.
