Detail produk:
|
Nomor model: | ETHB | Jumlah antarmuka: | 8 |
---|---|---|---|
Daya Tipik (W): | 20W | Modul optik: | Modul Optik/Listrik SFP GE |
Seri Produk: | MA5608T | Suhu Sekitar: | Jangka panjang: 0 °C hingga 45 °C (32°F hingga 113°F) Jangka pendek: -5 °C hingga 55 °C (23°F hingga |
Jenis: | Papan transmisi serat optik | Jaminan: | 1 tahun |
Cahaya Tinggi: | Papan Sakelar Gigabit ETHB,Huawei MA5608T,Papan Antarmuka Optik H801ETHB |

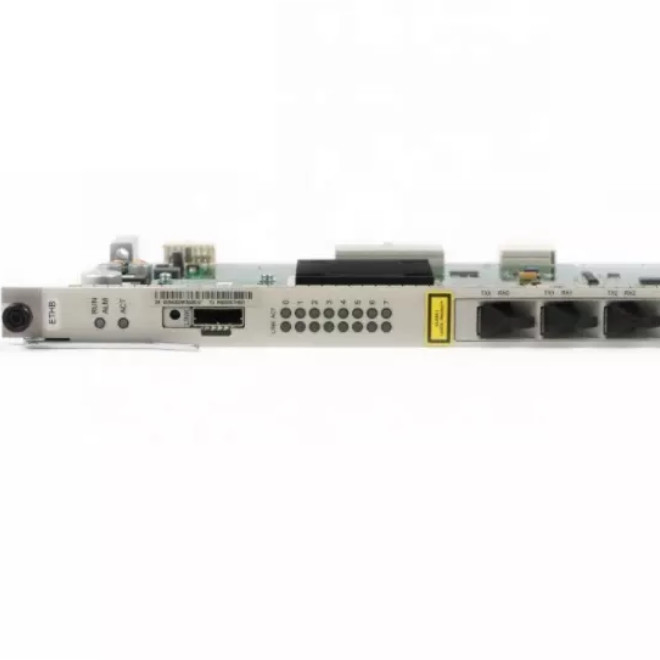

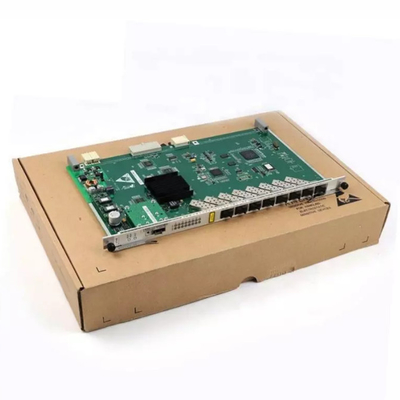

HuaWei MA5608T Gigabit Switch Board ETHB 8-port GE Ethernet layanan antarmuka optik papan H801ETHB
Spesifikasi papan akses layanan Ethernet
Spesifikasi | H801ETHA | H801ETHB |
Jumlah antarmuka | 8 | 8 |
Modul optik | SFP GE transceiver optik | SFP GE Modul Optik/Listrik |
Kaskade Ethernet | √ | √ |
Ethernet hulu | × | √ |
Self-swapping di dalam papan (interkoneksi antara port hulu saat bertindak sebagai papan hulu) | × | √ |
Polimerisasi di dalam pesawat | × | √ |
Polimerisasi lintas-pelat | × | √ |
Akses pengguna dan manajemen pengguna | × | × |
Konsumsi daya papan tunggal dan panjang bingkai
Nama veneer | Konsumsi daya | Panjang bingkai |
Papan akses layanan Ethernet | ||
H801ETHB |
STATIS: 20W :21W |
2052 byte, meningkat menjadi 9216 byte setelah fungsi Jumbo Frame diaktifkan |
Menerapkan
* HW H801ETHB MENDUKUNG ETHERNET CASCADING DAN HULU ETHERNET.
* SINGLE BOARD HW H801ETHB UMUM DIGUNAKAN UNTUK CASCADING ETHERNET.
* Skenario aplikasi cascading HW H801ETHB Ketika papan kontrol utama dan papan GIU tidak mencukupi, papan tunggal HW H801ETHB dapat digunakan untuk Ethernet upstream.
Prinsip
* Fungsi dari masing-masing modul HW H801ETHB adalah sebagai berikut:
1. Modul kontrol menyelesaikan pemuatan perangkat lunak papan tunggal, kontrol manajemen operasi, dan pembacaan sinyal seperti nomor slot, nomor versi, dan nomor jenis papan.
2. Modul antarmuka menyediakan 8 antarmuka GE ke luar.
3. Modul sakelar menyadari fungsi pembagian beban dan perlindungan redundansi melalui agregasi papan silang.
4. Modul daya menyediakan daya kerja untuk setiap modul fungsional di papan.
5. Modul jam menyediakan jam kerja untuk setiap modul fungsional di papan tulis.
* Proses bisnis HW H801ETHB adalah sebagai berikut:
1. Di arah hulu, data layanan terhubung ke modul sakelar dari papan kontrol utama melalui konektor bidang belakang, dan modul sakelar menyelesaikan pertukaran kecepatan kabel paket Ethernet, mewujudkan kaskade layanan dan hulu.
2. Di arah hilir, data layanan dihubungkan ke papan kontrol utama dari bidang belakang setelah antarmuka GE melewati modul sakelar.
Antarmuka panel
kategori veneer | Nama veneer | Transceiver Optik GE - Saluran Tunggal Serat Ganda Dua Arah | Transceiver Optik GE - Serat Tunggal Saluran Tunggal Dua Arah | Transceiver Optik GE - Serat Ganda Saluran Tunggal Dua Arah | Modul GE IPL - Serat Ganda Saluran Tunggal Dua Arah | Modul Listrik GE |
Papan akses layanan Ethernet | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Lampu
Layar sutra yang dipimpin | Nama lednya | Status yang dipimpin | Deskripsi status |
JALANKAN ALM | Status operasional dipimpin | Berkedip merah | TAHAP STARTUP APLIKASI SELAMA PROSES START-UP VENEER |
Berkedip hijau (periode 0,25 detik) | Tahap komunikasi dengan papan kontrol utama selama proses start-up papan tunggal | ||
Berkedip hijau (siklus 1s) | Veneer berfungsi normal | ||
Merah itu padat | Kegagalan veneer | ||
BERTINDAK | Led primer dan siaga | Hijau itu solid | Tidak mewakili arti apapun |
TAUTAN | Indikator status tautan | hijau terang | Port membuat koneksi |
Memadamkan | Port tidak terhubung | ||
BERTINDAK | Status data dipimpin | berkedip kuning | Ada transfer data |
Memadamkan | Tidak ada transfer data |
FAQ
1. apa cara untuk membayar?
Kami mendukung T/T, WESTERN UNION, Paypal
2. Apa cara pengiriman Anda?
Berbelanja dengan air sea express
3. Produk apa yang digunakan untuk pengemasan?
Kami selalu menggunakan catron, Kecuali Anda memiliki kebutuhan pengepakan yang berbeda
Layanan kami
1. Kontrol kualitas yang ketat dilakukan di setiap tautan mulai dari pengadaan bahan baku, pemrosesan, pengujian hingga pengemasan.
2. Waybill atau bill of lading akan diberikan pada waktunya untuk dilacak.
3. Garansi 12 bulan.
